Наружный угол винилового сайдинга Döcke устанавливают до стартового профиля либо одновременно с ним. Если по высоте требуется соединить два отрезка, верхний перекрывает нижний «по воде». В этом узле нельзя путать длину нахлёста, зазор между монтажными полками и отступы профиля от верхнего и нижнего ориентиров.
Речь о длинном угловом профиле винилового сайдинга Döcke. Сборка углов литых фасадных панелей по рядам — другой узел, которому посвящена отдельная инструкция. Правила металлического сайдинга также не переносим сюда.
Четыре разных ориентира, которые нельзя смешивать
Источник — официальная инструкция Döcke по виниловому сайдингу, редакция 09-2026, пункты 1.4 и 2.3. Откройте рисунок наружного угла вместе с таблицей: число без обозначения места измерения не даёт монтажного решения.
| Что измеряют | Значение Döcke | К чему относится |
|---|---|---|
| Положение верхнего конца | На 1–3 мм ниже ограничивающей плоскости | Верхний ориентир углового профиля |
| Положение нижнего конца | На 4–6 мм ниже нижнего края стартового профиля | Именно край стартового элемента, не грунт |
| Перекрытие при соединении | Не менее 25 мм | Нахлёст лицевой части |
| Расстояние между торцами монтажных полок | 10 мм | Зазор в соединении, не длина нахлёста |
Шаг крепления вертикального профиля — 200–250 мм. Первое крепление располагают в верхней части первого целого монтажного отверстия на обрешётке, остальные — по центру отверстий; крепёж ставят перпендикулярно, оставляя 1 мм под шляпкой. Не заменяйте эту схему жёстким прижимом профиля.
Как подготовить соединение по высоте
По пункту 2.3 на верхнем отрезке подрезают монтажные полки и фигурные части на 30–35 мм, оставляя две плоские полосы, образующие угол. Производитель указывает ножницы по металлу или УШМ. Нижний отрезок ставят первым, затем верхний — с нахлёстом «по воде».
Проверьте одновременно все части узла: перекрытие, свободное расстояние между монтажными полками, расположение крепежа и ориентацию отрезков. Совпадение лицевых граней само по себе ещё не означает, что соединение выполнено правильно. При использовании инструмента соблюдайте также его руководство и требования защиты из инструкции облицовки.
Не оформляйте вертикальный стык как горизонтальное соединение панелей. Н-профиль и нахлёст рядовых панелей решают другую задачу. И не определяйте высоту угла без согласования с начальной линией сайдинга: у этих элементов есть общий нижний ориентир.
Что записать перед заказом и раскроем
Сделайте ведомость наружных углов, а не только общий список метров сайдинга. Для каждой позиции укажите стену, высоту по месту, выбранный профиль, его поставляемую длину, предполагаемое количество отрезков и место соединения. Цвет запишите отдельно от серии: оттенок не подтверждает совместимость.
Условный пример арифметики: два отрезка по 3 000 мм с перекрытием 30 мм дадут 5 970 мм общей длины после соединения: 3 000 + 3 000 − 30. Это не предписание выбирать нахлёст именно 30 мм и не готовый раскрой стены. Фактическую длину определяют по ориентирам узла, выбранному профилю и схеме производителя. Пример показывает лишь, почему сумма длин отрезков не равна длине собранного элемента.
Редакционный чек-лист открытого угла
- Подтвердите, что профиль предназначен для выбранного винилового сайдинга, а не для фасадных панелей с похожим цветом.
- Проверьте опору на обеих сторонах угла и ориентиры его концов. Не исправляйте кривую основу натяжением добора.
- Сопоставьте крепления с отверстиями профиля: отдельно первое и последующие.
- Если есть соединение, осмотрите его до установки соседних панелей. Проверьте оба типа размеров, а не один наиболее заметный.
- Сфотографируйте открытый узел и сверьте его с рисунком инструкции. Если схема непонятна, уточните решение до закрытия облицовкой.
Такой контроль — организация работ, а не дополнительная универсальная строительная норма. Для другой марки или другой редакции документа размеры сначала подтверждают заново.
Что чаще всего путают
- Длину перекрытия и расстояние между торцами монтажных полок.
- Нижний край стартового профиля и поверхность земли как ориентир.
- Порядок установки длинного винилового угла и послойную сборку углов фасадных панелей.
- Совпадение цвета и подтверждённую совместимость профиля.
- Сумму купленных длин и длину после нахлёста.
Сайдинг и совместимые комплектующие
Облицовку выбирайте в категории сайдинга, угловые профили — в разделе комплектующих. Примеры действующих карточек винилового сайдинга Döcke:
- ПРЕМИУМ Сайдинг "Корабельный брус" (Сливки) 3600мм Docke D4.5D
- ПРЕМИУМ Сайдинг "Корабельный брус" (Капучино) 3600мм Docke D4.5D
- ПРЕМИУМ Сайдинг "Корабельный брус" (Пломбир) 3600мм Docke D4.5D
Это рядовые панели, а не готовый набор угловых элементов. Артикул наружного угла подберите под систему и согласуйте перед заказом; не выбирайте его по одному слову «внешний» в карточке.
Частые вопросы
Это тот же угол, что у литых фасадных панелей?
Нет. Здесь рассматривается длинный угловой профиль винилового сайдинга. Для углов литых фасадных панелей есть отдельный материал; порядок их сборки нельзя переносить на этот узел.
Какой элемент ставят первым при соединении по высоте?
Сначала установите нижний отрезок, затем верхний с перекрытием нижнего. Проверьте весь узел по схеме производителя до закрытия его облицовкой.
Можно ли заказать угловой профиль только по цвету?
Нет. Помимо цвета нужно подтвердить серию, назначение и совместимость с выбранной системой. Похожий оттенок и слово «угол» в названии не подтверждают подходящую геометрию.

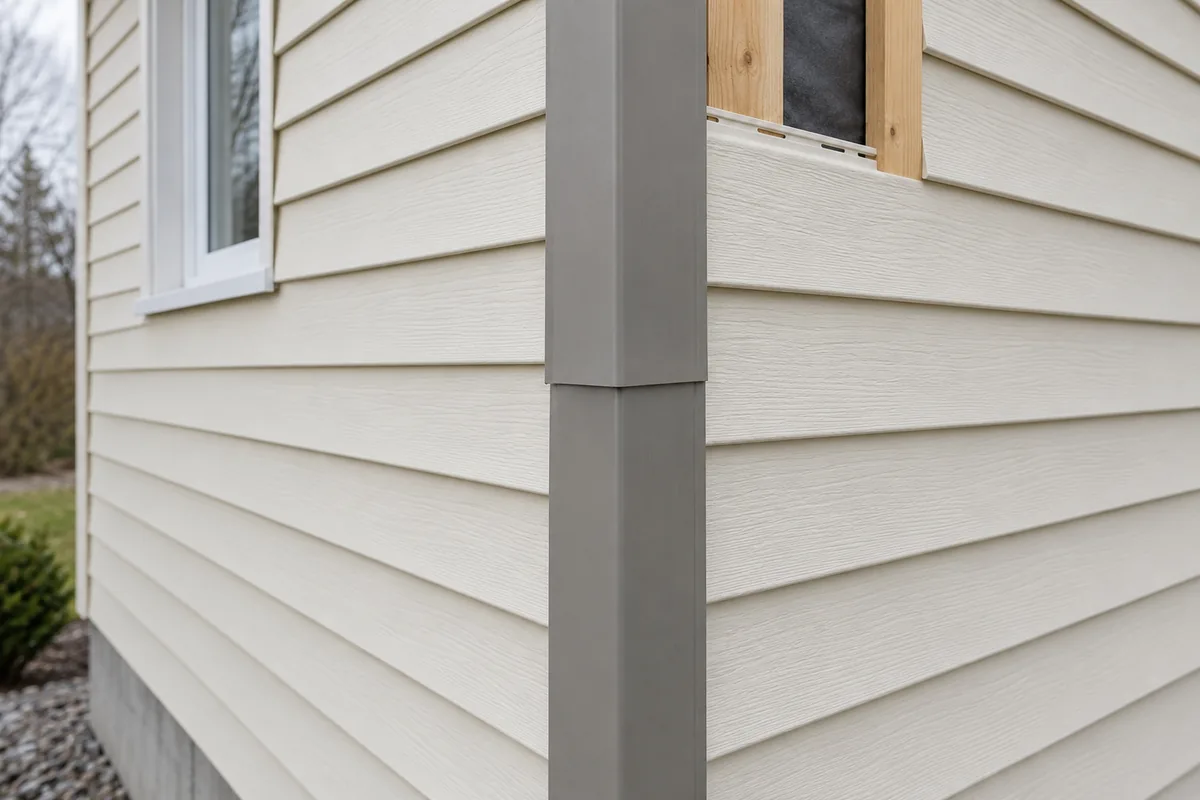

Анонс — созданная иллюстрация, не размерный чертёж углового соединения.
