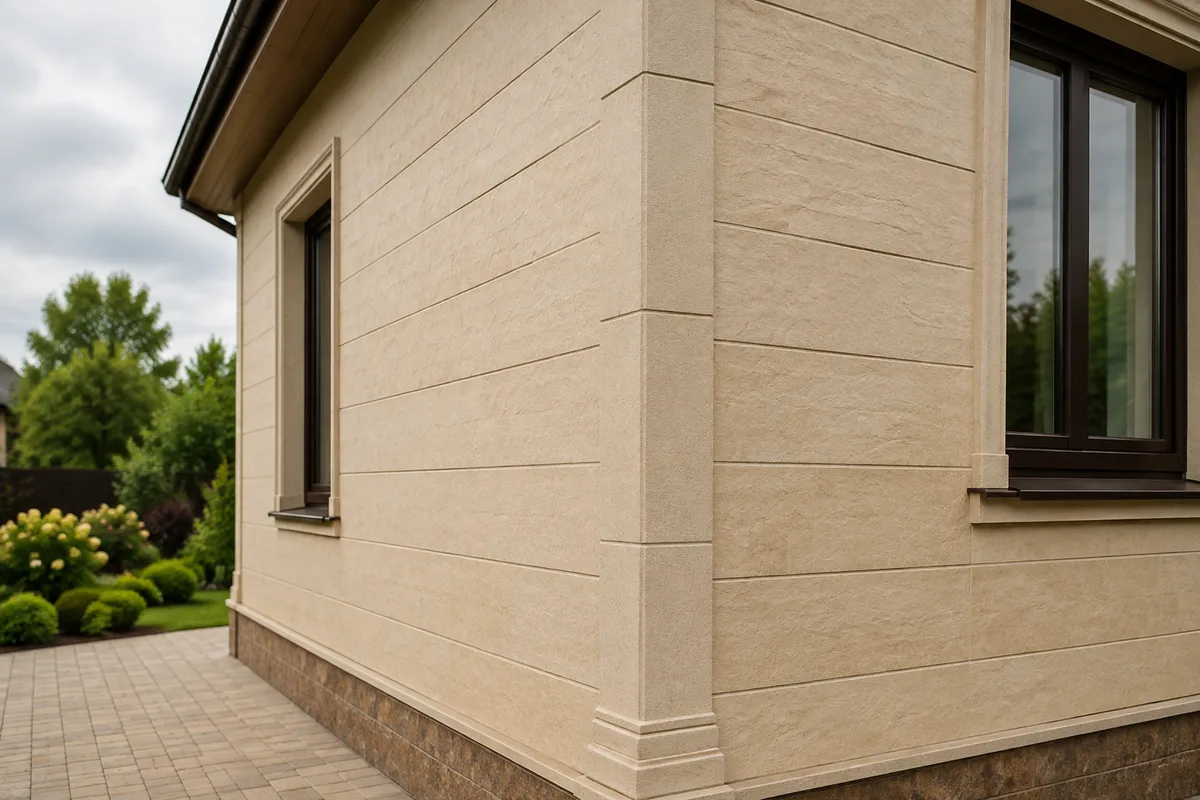

Монтаж углов фасадных панелей: наружный угол, старт и внутренний стык

Коротко: для наружного угла фасадных панелей выбирают накладку и стартовый элемент, совместимые с коллекцией. В системе Döcke наружные углы собирают по мере готовности рядов. Внутреннее примыкание выполняют по отдельной схеме с J-профилем. Перед подрезкой нужно проверить сразу три вещи: геометрию основания, перекрытие края панели и пространство для температурного движения.

Стартовый и наружный угол: чем они отличаются

Не объединяйте эти позиции в одну строку «углы для фасада». Так легко заказать декоративные накладки и забыть основание первого ряда. Сохраните артикулы выбранных деталей рядом с названием панелей: при докупке через несколько недель название цвета без серии может оказаться недостаточным.

Эта статья посвящена углам литьевых фасадных панелей. Для длинного винилового сайдинга применяется другая система профилей; порядок её сборки нельзя автоматически переносить на панельный фасад.

Подготовьте небольшой паспорт каждого угла

Сделайте фотографию ребра здания целиком и отдельный снимок нижнего примыкания. На простом эскизе подпишите стены, высоту облицовки, коллекцию, цвет и место окончания верхнего ряда. Если часть фасада выступает, отметьте все внутренние и наружные повороты: четыре угла на плане прямоугольного дома не описывают эркер или пристройку.

• Запишите, от какой отметки начинается облицовка на каждой стене.
• Проверьте, одинаковы ли отметки по обе стороны поворота.
• Отметьте отлив, отмостку, окно и карниз рядом с узлом.
• Уточните, какая деталь будет подрезана первой и какой останется верхняя.
• Попросите монтажника показать выбранный рисунок в инструкции до раскроя материала.

Для разговора с продавцом удобно отправить одним сообщением фотографии, эскиз и артикул панели. Это точнее, чем просьба подобрать «бежевый угол под камень» по фотографии уже отделанного соседнего дома.

Как собирают наружный угол Döcke

В официальной инструкции Döcke, разделах 5 и 10, предусмотрен стартовый угол под нижний наружный элемент. Панели ставят слева направо и снизу вверх; угловую накладку устанавливают после завершения соответствующего ряда. Нижнюю накладку соединяют со стартовым элементом и крепят сверху через два монтажных отверстия.

Для этого узла производитель указывает перекрытие панели наружным углом не меньше 15 мм и расстояние от её края до внутреннего ребра угла не меньше 12 мм. Это разные контрольные размеры: один описывает перекрытие, второй — свободное пространство внутри узла. Температурные изменения проверяют по таблице инструкции; эти числа нельзя переносить на другую марку или другой тип облицовки.

Практический порядок контроля: сначала соберите пробный стык без окончательной подрезки всех заготовок, отметьте обе контрольные зоны, затем оцените, остаётся ли подрезанный край панели на предусмотренной опоре. Сохраните фотографию первого готового ряда: по ней проще обсуждать следующие ряды и проверять, что способ сборки не изменился.

Внутренний угол не собирают как наружный

Раздел 9 той же инструкции показывает примыкание двух стен: панель левой стены проходит за обрешётку правой на 10 мм; на правой стене установлен соответствующий J-профиль. Панель входит в него с температурным зазором по таблице. Подбор профиля и положение опор сверяют с рисунком узла, а не с названием похожего аксессуара.

На эскизе обозначьте, какую стену вы называете левой, а какую правой при взгляде на внутренний поворот. Такая мелочь предотвращает путаницу при передаче задания другой бригаде. Для нестандартной геометрии приложите вид сверху и попросите согласовать узел до заказа профилей.

Как посчитать количество: по рядам, а не только по метрам

Составьте таблицу с отдельной строкой для каждого наружного ребра. Запишите число угловых элементов по раскладке, стартовую деталь, цвет и подрезку верхнего ряда. Условный пример: если на каждом из четырёх одинаковых рёбер проектом предусмотрено по шесть накладок, потребуется 4 × 6 = 24 накладки до учёта согласованного резерва. Это арифметический пример, а не расход для любого дома.

Количество внутренних примыканий считайте отдельно. Для профилей запишите длину каждой заготовки и разложите заготовки по заводской длине изделия. Общая сумма погонных метров не показывает, получится ли сделать видимые участки без лишнего стыка. Универсальный процент запаса здесь менее полезен, чем список конкретных подрезок.

Что проверить перед приёмкой

• Маркировка стартовых деталей соответствует выбранной коллекции.
• Наружные элементы идут в согласованном порядке рядов.
• На первом узле проверены оба контрольных размера.
• Внутреннее примыкание соответствует отдельной схеме.
• Подрезка верхнего ряда и окончание облицовки согласованы заранее.
• Остатки подписаны: серия, цвет, партия и место применения.

Если угол уже закрыт, просьба «посмотреть, всё ли нормально» малоинформативна. Нужны фотографии открытого узла, этикетки деталей и размеры до установки накладки. Сохраняйте их вместе с заказом — это поможет и при приёмке, и при последующем ремонте.
