Ветровая, или торцевая, планка рассматривается здесь как деталь фронтонного края мягкой кровли. Для системы Döcke важно проверить не только крепление металла, но и сопряжение с подкладочным ковром и крайними гонтами. Размеры ниже относятся к инструкции Döcke, а не к любой гибкой черепице.
Карнизный узел вынесен в статью о капельнике мягкой кровли. Здесь не повторяем расчёт периметра планок и не рассматриваем весь кровельный пирог: разбираем боковой торец ската и его контроль до завершения покрытия.
Сначала обозначьте фронтонный край на схеме
Нарисуйте скат и подпишите карниз, конёк и фронтонные края. Привяжите к рисунку перечень металлических деталей. Если в смете написано только «ветровая планка», попросите показать её сечение и место установки. Разговорное название не заменяет обозначение узла.
Для ремонта дополнительно сфотографируйте существующее сопряжение: общий вид и доступный открытый участок. По одному снимку окрашенного металла трудно понять, что находится под покрытием. Не начинайте исправление с покупки похожего профиля, пока не определены система кровли и причина замечания.
Порядок и размеры по инструкции Döcke
Источник — официальная инструкция по битумной черепице Döcke, таблица 1, раздел 5, пункт 8.2.14 и рисунки 23–25. Производитель указывает установку карнизных и торцевых планок после кронштейнов водостока, непосредственно на подкладочный ковёр. Защитную плёнку металла, если она есть, снимают до монтажа.
| Проверяемый параметр | Требование Döcke |
|---|---|
| Нахлёст планок | Не менее 50 мм |
| Схема крепления металла | Два ряда в шахматном порядке |
| Шаг в каждом ряду | 120–150 мм |
| Крепёж, тип 1 | Оцинкованные ершёные или винтовые гвозди, длина от 30 мм, шляпка от 8 мм |
| Между черепицей и ребром торцевой планки | Зазор 10 мм по рисункам 23–25 |
Проверяйте размер вместе с местом измерения. Шаг гвоздей не является шириной нахлёста, а отступ от ребра планки не задаёт толщину мастики. Не переносите число из соседней строки на другой элемент.
Что проверить у крайнего гонта
По пункту 8.2.14 торец крайнего гонта подрезают по месту, а верхний угол со стороны обреза срезают для отбоя воды. Край со стороны обреза промазывают мастикой Döcke полосой 100 мм и приклеивают к основанию. Слой мастики — не более 0,5 мм; избыточное нанесение может вызвать вытекание и вздутия.
Откройте рисунок для формы нарезки своей черепицы, а не только текст пункта. На объекте удобно разделить проверку на две операции: сначала осмотр металла и открытого основания, затем проверка края покрытия. Так легче зафиксировать, на каком этапе появилось отклонение. При работе на высоте нужны предусмотренные средства безопасного доступа; статья не заменяет инструктаж и организацию кровельных работ.
Чек-лист приёмки торца
Ниже — редакционный порядок осмотра. Его цель — сопоставить работу с указанным документом и собрать понятные фотографии, а не добавить универсальные монтажные нормы.
- Запишите марку, серию и форму нарезки покрытия. Найдите соответствующую монтажную схему.
- Сверьте положение торцевой детали с подписанным планом ската. Убедитесь, что в ведомость не попала карнизная деталь вместо неё.
- До закрытия металла осмотрите последовательность слоёв и крепления. Сохраните общий снимок участка и крупный план соединения.
- У края покрытия отдельно проверьте ориентир отступа, обработку подрезанного гонта и применение предусмотренного материала.
- Разделите замечания по этапам: металл, край покрытия, неподтверждённая совместимость. Не записывайте всё одной фразой «плохо примазано».
- При несоответствии остановите закрытие проблемного участка и согласуйте исправление по инструкции. Для другой системы повторно проверьте требования её производителя.
| Ошибка проверки | Что уточнить |
|---|---|
| В смете только название «ветровая» | Сечение детали и место на фронтонном крае |
| Снято только готовое покрытие | Есть ли подтверждение скрытого порядка работ |
| Все размеры названы одним «отступом» | Какой элемент и между какими точками измеряли |
| Замечание предлагают залить мастикой | Причину отклонения и согласованное исправление |
Черепица и комплектующие
Покрытие выбирайте в категории мягкой кровли; металлические детали — в разделе планок. Также проверьте мастику и кровельный крепёж. Примеры действующих карточек черепицы Döcke:
- Гибкая черепица Docke Dacha / RUSTIC ШЕСТИГРАННИК Серый 3кв.м.
- Гибкая черепица Docke Dacha / RUSTIC ШЕСТИГРАННИК Коричневый 3кв.м.
- Гибкая черепица Docke PIE СТАНДАРТ Тетрис/Коричневый (ZRTS-1023) 3 кв.м.
Это варианты покрытия, не готовый набор для торца. Планку, мастику и остальные элементы согласуют по системе; наличие товара в общем разделе не доказывает совместимость с конкретным узлом.
Частые вопросы
Ветровая планка и карнизный капельник — одно и то же?
В этой статье ветровой называется торцевая планка вдоль фронтона. Карнизный узел рассматривается отдельно. Перед заказом сопоставьте расположение детали на крыше с чертежом, а не только с названием продавца.
Можно ли применить приведённые числа к черепице другой марки?
Нет. Числа приведены для системы Döcke по указанной инструкции. Для другой кровли сначала откройте её официальный документ и согласуйте узел; совпадение вида покрытия не подтверждает одинаковые требования.
Можно ли исправить подозрительное примыкание дополнительным слоем мастики?
Не принимайте такое решение без осмотра. Сначала сравните открытый узел с инструкцией и выясните причину отклонения. Дополнительный материал не подтверждает правильность расположения планки, крепежа и края покрытия.

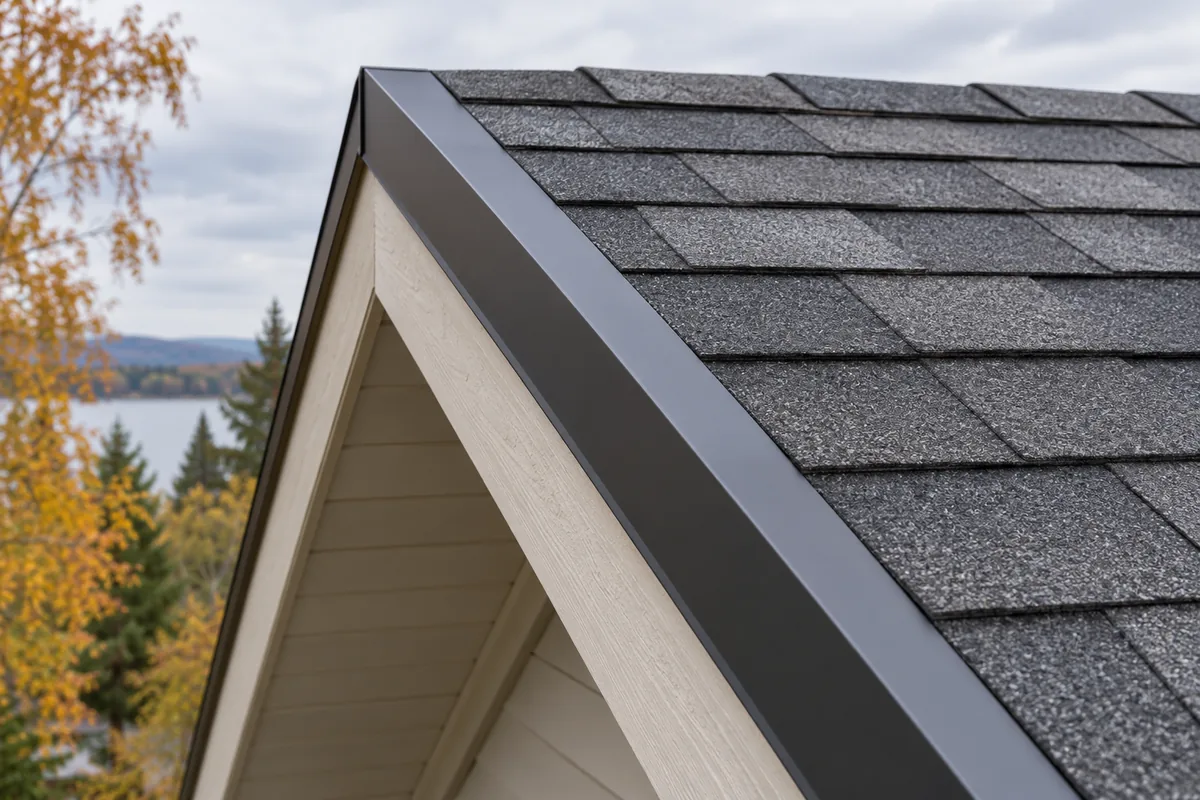

Анонс — специально созданная иллюстрация, не размерная схема и не доказательство скрытого монтажа.
